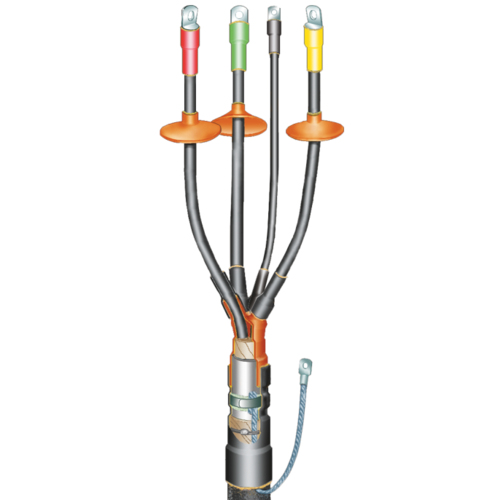

Описание товара: Муфта концевая 1КНТпН-5 (4×70;95;120) AL 2НБ-70/120 от Термофит:
🔧 Муфта концевая 1КНТпН-5 применяется для оконцевания четырёхжильных силовых кабелей с бумажной маслопропитанной изоляцией, напряжением до 1 кВ, сечением жил 70–120 мм². Конструкция рассчитана на кабели с броней и без брони. Комплектация — с алюминиевыми болтовыми наконечниками 2НБ-70/120.
⚡ В комплект входят алюминиевые наконечники, термоусаживаемые трубки, изолирующие манжеты, герметизирующие элементы и монтажные аксессуары, обеспечивающие надёжное электрическое соединение и долговечную защиту.
🏗️ Используется в распределительных сетях, на промышленных и энергетических объектах. Предназначена для наружной установки.
💧 Обеспечивает герметизацию разделки кабеля, защиту от влаги, коррозии, ультрафиолетового излучения и механических повреждений.
🌡 Материалы сохраняют эксплуатационные свойства при температуре от –50 °C до +50 °C и при относительной влажности до 98%.
📜 Гарантия — 5 лет. Срок службы — 30 лет. Соответствует требованиям ГОСТ 13781.0-86.
Основные элементы муфты:
- Перчатка для изоляции “корешка” разделки
- Термоусаживаемые трубки ТУТ с высокими электроизоляционными свойствами
- Манжеты для надежной герметизации. Для удобства фазировки концевые манжеты выполнены разноцветными.
- Изоляторы (“зонтики”, “юбки”) для увеличения длины токов утечки выполнены из трекингостойкого материала.
- Специальный маслостойкий герметик для герметизации “корешка” разделки кабеля и выравнивания напряженности электрического поля
- Комплект непаянного заземления (терка, пружина, провод заземления с наконечником)
- Комплект пайки для заземления брони
- Наконечники болтовые (в зависимости от комплектации)
- Салфетки, перчатки, ветошь, инструкция
Универсальная комплектация:
- Муфты из данного раздела возможно установить на кабель с изоляцией из сшитого полиэтилена.
- Муфты наружной установки можно также использовать в качестве муфты внутренней установки
- Возможен выбор комплектации с наконечником или без наконечника. Также можно выбрать вариант наконечника: материал болтов наконечника (алюминиевые или латунные), отверстие под жилу (круг или сектор), тип наконечника. По умолчанию идёт наконечник типа А.
Прочие технические характеристики:
- Для полной герметичности на внутреннюю поверхность изделий наносится термоплавкий клей «Термофит»
- При установке муфты на кабель с бумажной маслопропитанной изоляцией допускается разность уровней на нижнем конце кабеля до -25м
Природно-климатические условия:
- Муфты «Термофит» сохраняют эксплуатационные свойства при воздействии ультрафиолета, температуры окружающего воздуха от -60ºС до +50ºС и при относительной влажности до 98%
Документы:
- ТУ 3599-014-23135464-2012
- ГОСТ 13781.0-86
- Сертификаты?
Гарантия:
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
Индивидуальный подход:
- Если на сайте нет муфты, соответствующей необходимым техническим характеристикам, обратитесь к специалистам компании «Термофит» и они спроектируют изделие под Ваш запрос
Для повышения эффективности монтажного процесса, мы рекомендуем использовать инструменты? от фирмы «Термофит».
