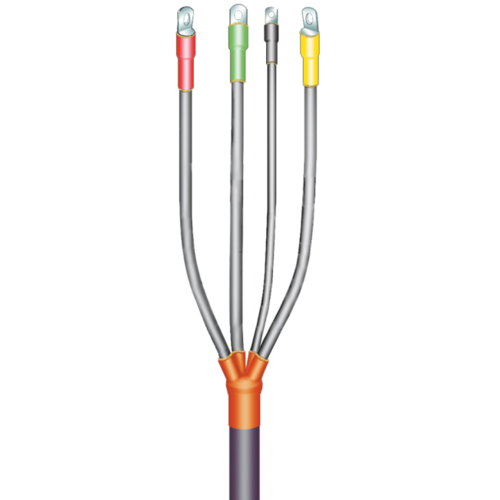

Описание товара: Муфта концевая 1КВТпН-4М (4x16; 25)AL от Термофит:
🔧 Назначение: Предназначена для оконцевания четырёхжильных силовых кабелей с бумажно-маслопропитанной изоляцией напряжением до 1 кВ и сечением жил 16 или 25 мм².
📍 Область применения: Используется на энергетических, промышленных и строительных объектах. Подходит для наружной и внутренней установки, в кабельных линиях с бронёй и без брони.
⚙️ Конструкция: Комплект включает алюминиевые болтовые наконечники, термоусаживаемые компоненты и герметизирующие элементы, обеспечивающие надёжную электрическую изоляцию и защиту от внешних воздействий.
💧 Преимущества: Устойчивость к влаге, перепадам температур, механическим нагрузкам и химическим воздействиям. Простота монтажа и надёжность эксплуатации.
🔥 Материалы: Совместима с кабелями с бумажной изоляцией. Изготовлена из термостойких материалов, обеспечивающих герметичность и долговечность.
🛡️ Надёжность: Соответствует ГОСТ 13781.0-86 и ТУ 3599-014-23135464-2012. Гарантийный срок эксплуатации — 5 лет, срок службы — до 30 лет.
Основные элементы муфты:
- Перчатка для изоляции “корешка” разделки
- Термоусаживаемые трубки ТУТ с высокими электроизоляционными свойствами
- Манжеты для надежной герметизации. Для удобства фазировки концевые манжеты выполнены разноцветными.
- Изоляторы (“зонтики”, “юбки”) для увеличения длины токов утечки выполнены из трекингостойкого материала.
- Специальный маслостойкий герметик для герметизации “корешка” разделки кабеля и выравнивания напряженности электрического поля
- Комплект непаянного заземления (терка, пружина, провод заземления с наконечником)
- Комплект пайки для заземления брони
- Наконечники болтовые (в зависимости от комплектации)
- Салфетки, перчатки, ветошь, инструкция
Универсальная комплектация:
- Муфты из данного раздела возможно установить на кабель с изоляцией из сшитого полиэтилена.
- Муфты наружной установки можно также использовать в качестве муфты внутренней установки
- Возможен выбор комплектации с наконечником или без наконечника. Также можно выбрать вариант наконечника: материал болтов наконечника (алюминиевые или латунные), отверстие под жилу (круг или сектор), тип наконечника. По умолчанию идёт наконечник типа А.
Прочие технические характеристики:
- Для полной герметичности на внутреннюю поверхность изделий наносится термоплавкий клей «Термофит»
- При установке муфты на кабель с бумажной маслопропитанной изоляцией допускается разность уровней на нижнем конце кабеля до -25м
Природно-климатические условия:
- Муфты «Термофит» сохраняют эксплуатационные свойства при воздействии ультрафиолета, температуры окружающего воздуха от -60ºС до +50ºС и при относительной влажности до 98%
Документы:
- ТУ 3599-014-23135464-2012
- ГОСТ 13781.0-86
- Сертификаты?
Гарантия:
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
Индивидуальный подход:
- Если на сайте нет муфты, соответствующей необходимым техническим характеристикам, обратитесь к специалистам компании «Термофит» и они спроектируют изделие под Ваш запрос
Для повышения эффективности монтажного процесса, мы рекомендуем использовать инструменты? от фирмы «Термофит».
