Описание товара: Муфта соединительная 1СТ(тр)к 1 (800) М от Термофит:
🔧 Муфта 1СТ(тр)к 1 (800) М предназначена для соединения одножильных силовых силовых кабелей с бумажной изоляцией применяется как для кабелей с броней, так и без брони, напряжением до 1 кВ, сечением жил 800 мм².
⚡ Конструкция включает латунные соединители для жил, изолирующие манжеты, термоусаживаемые трубки и монтажные аксессуары, обеспечивающие надёжное соединение и герметичность разделки кабеля.
🚋 Муфта применяется в системах электрифицированного транспорта, включая трамвайные и троллейбусные линии, а также на промышленных и энергетических объектах. Обеспечивает безопасное и долговечное соединение кабельных линий большого сечения.
🌡 Материалы сохраняют эксплуатационные свойства при температуре от –50 °C до +50 °C и при относительной влажности до 98%.
💧 Обеспечивает герметизацию разделки кабеля, защиту от влаги, коррозии, ультрафиолетового излучения и механических повреждений.
📜 ГОСТ 13781.0-86. Гарантия — 5 лет. Срок службы — 30 лет.
Муфты соединительные термоусаживаемые предназначены для соединения одножильных силовых кабелей с контрольными жилами с бумажной маслопропитанной изоляцией на напряжение до 1 кВ для трамвайных и троллейбусных линий.
Климатическое исполнение УХЛ 1,УХЛ 5.
Описание: -Количество жил, 1; -Соединители (гильзы):
Есть в комплекте; -Изоляция, Бумажная; -Соединение заземления: без паечное. —
Обозначение муфты 1СТ(тр)к-1(800)М: 1-Количество жил; С-соединительная; Т-Термоусаживаемая; тр-для трамвайных и троллейбусных линий; к-для кабеля с контрольными жилами; 1-миксимальное напряжение, кВ; 800-сечение жил кабеля, мм2; М-комплектация с болтовым соединителем.

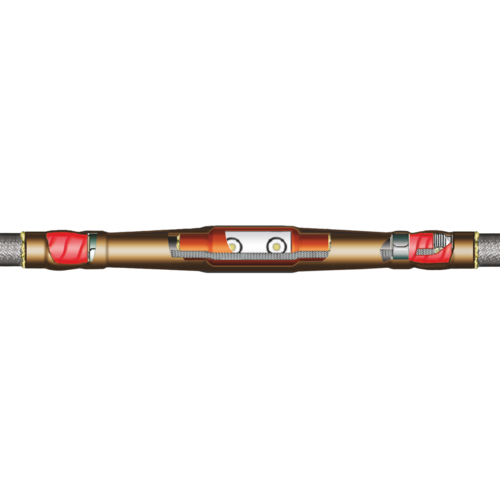

Схема муфты 1СТ(тр)к-1(800)М: 1 - шланг 2 - жильная трубка 3 - манжета изолирующая 4 - соединитель болтовой 5 - провод заземления 6 - тёрка 7 - пружина 8 - лента-герметик 9 - лента-герметик
Применяется для всех типов кабелей с бумажной маслопропитанной изоляцией.
Прочие технические характеристики:
- При установке муфты на кабель с бумажной маслопропитанной изоляцией допускается разность уровней на нижнем конце кабеля до -25м
Природно-климатические условия:
- Муфты «Термофит» сохраняют эксплуатационные свойства при воздействии ультрафиолета, температуры окружающего воздуха от -50ºС до +50ºС и при относительной влажности до 98%
Документы:
- ТУ 3599-014-23135464-2012
- ГОСТ 13781.0-86
- Сертификаты?
Гарантия:
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
Индивидуальный подход:
- Если на сайте нет муфты, соответствующей необходимым техническим характеристикам, обратитесь к специалистам компании «Термофит» и они спроектируют изделие под Ваш запрос
Для повышения эффективности монтажного процесса, мы рекомендуем использовать инструменты? от фирмы «Термофит».
