Описание концевой муфты 1КВТпН – 2 (3×70; 95; 120) AL 2НБ-70/120 от Термофит:
🔌 Назначение: Концевая муфта 1КВТпН-2 AL 2НБ-70/120 предназначена для надёжного оконцевания трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией, сечением жил 70, 95 и 120 мм², напряжением 1–3 кВ. Подходит для кабелей с броней и без брони, используется при внутренней установке в распределительных устройствах и на вводах в оборудование.
⚙️ Конструкция: Муфта выполнена в термоусадочном исполнении и укомплектована алюминиевыми болтовыми наконечниками 2НБ-70/120, обеспечивающими прочный контакт без применения опрессовочного инструмента. В комплект входят изолирующая перчатка для «корешка» разделки, разноцветные манжеты для фазировки, трекингостойкие изоляторы («зонтики»), комплект непаянного заземления и монтажные аксессуары.
💧 Герметизация: Внутренняя поверхность элементов снабжена термоплавким клеем (hot-melt) и уплотнительным контуром, что обеспечивает герметичность по классу IP68 и надёжную защиту от влаги, пыли и коррозии даже в условиях повышенной влажности.
🔥 Материалы: Полиолефиновая оболочка с коэффициентом усадки 2:1 устойчива к ультрафиолету, трекингу и обладает высокими электроизоляционными свойствами, что гарантирует долговечность и стабильную работу.
🛡️ Защита: Муфта устойчива к механическим повреждениям, вибрациям и сохраняет характеристики при влажности до 98%. Допускается монтаж при разности уровней до –25 м на нижнем конце кабеля.
🌡️ Температурный диапазон: От –50 °C до +50 °C, что позволяет использовать изделие в различных климатических условиях.
🚀 Монтаж: Простая установка без снятия заводской изоляции жил сокращает время работ и повышает надёжность соединения.
📜 Стандарты: Соответствует требованиям ГОСТ 13781.0-86, ТУ 3599-014-23135464-2012 и ISO 9001. Срок службы — до 30 лет, гарантия — 5 лет
.

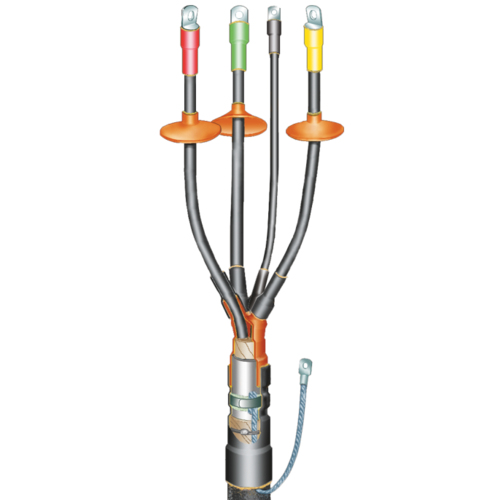

Основные элементы муфты:
- Перчатка для изоляции “корешка” разделки
- Термоусаживаемые трубки ТУТ с высокими электроизоляционными свойствами
- Манжеты для надежной герметизации. Для удобства фазировки концевые манжеты выполнены разноцветными.
- Изоляторы (“зонтики”, “юбки”) для увеличения длины токов утечки выполнены из трекингостойкого материала.
- Специальный маслостойкий герметик для герметизации “корешка” разделки кабеля и выравнивания напряженности электрического поля
- Комплект непаянного заземления (терка, пружина, провод заземления с наконечником)
- Комплект пайки для заземления брони
- Наконечники болтовые (в зависимости от комплектации)
- Салфетки, перчатки, ветошь, инструкция
Универсальная комплектация:
- Муфты из данного раздела возможно установить на кабель с изоляцией из сшитого полиэтилена.
- Муфты наружной установки можно также использовать в качестве муфты внутренней установки
- Возможен выбор комплектации с наконечником или без наконечника. Также можно выбрать вариант наконечника: материал болтов наконечника (алюминиевые или латунные), отверстие под жилу (круг или сектор), тип наконечника. По умолчанию идёт наконечник типа А.
Прочие технические характеристики:
- Для полной герметичности на внутреннюю поверхность изделий наносится термоплавкий клей «Термофит»
- При установке муфты на кабель с бумажной маслопропитанной изоляцией допускается разность уровней на нижнем конце кабеля до -25м
Природно-климатические условия:
- Муфты «Термофит» сохраняют эксплуатационные свойства при воздействии ультрафиолета, температуры окружающего воздуха от -60ºС до +50ºС и при относительной влажности до 98%
Документы:
- ТУ 3599-014-23135464-2012
- ГОСТ 13781.0-86
- Сертификаты?
Гарантия:
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
Индивидуальный подход:
- Если на сайте нет муфты, соответствующей необходимым техническим характеристикам, обратитесь к специалистам компании «Термофит» и они спроектируют изделие под Ваш запрос
Для повышения эффективности монтажного процесса, мы рекомендуем использовать инструменты? от фирмы «Термофит».
